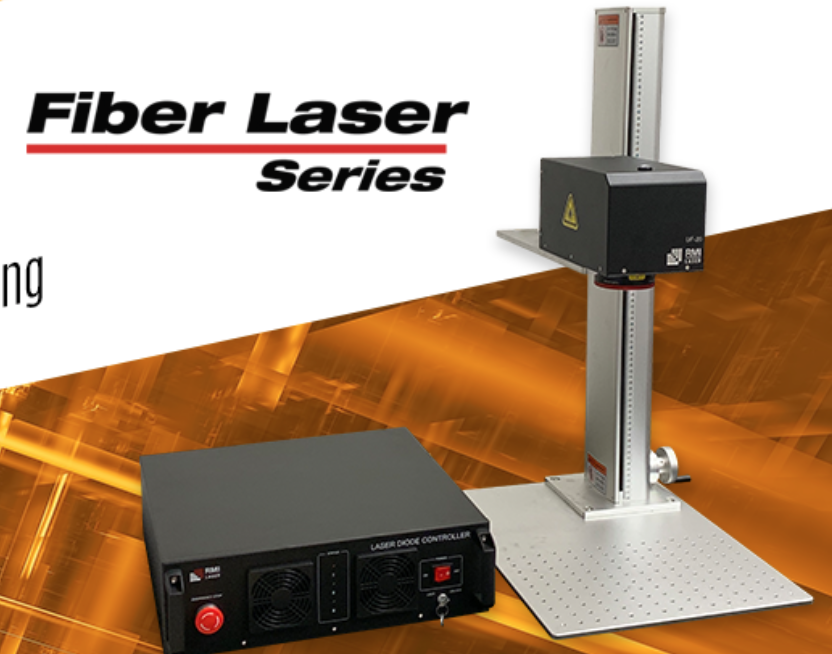

Fiber Laser Marking Machine/Fibre Laser Marker Head
  UF-20 UF-30 UF-50
Laser Source Built-in Yb-doped Fiber Laser Yb-doped Fiber Laser Yb-doped Fiber Laser
Wavelength 1064 nm 1064 nm 1064 nm
Laser Source Output 20 W
equivalent CW Power
30 W
equivalent CW Power
50 W
equivalent CW Power
Peak Power 1 mJ 1 mJ 1 mJ
Pulse width 100 ns, 2 ~ 200 kHz 100 ns, 2 ~ 200 kHz 120 ns, 2 ~ 200 kHz
Warranty 3 years 3 years 3 years
100mm F-Theta Lens:
Beam Spot Diameter
Max Marking Area
~15 µm
65 x 65 mm
2.56 x 2.56 in.
~15 µm
65 x 65 mm
2.56 x 2.56 in.
~15 µm
65 x 65 mm
2.56 x 2.56 in.
163mm F-Theta Lens:
Beam Spot Diameter
Max Marking Area
~20 µm
105 x 105 mm
4.13 x 4.13 in.
~20 µm
105 x 105 mm
4.13 x 4.13 in.
~20 µm
105 x 105 mm
4.13 x 4.13 in.
254mm F-Theta Lens:
Beam Spot Diameter
Max Marking Area
~30 µm
160 x 160 mm
6.3 x 6.3 in.
~30 µm
160 x 160 mm
6.3 x 6.3 in.
~30 µm
160 x 160 mm
6.3 x 6.3 in.
330 mm F-Theta Lens:
Beam Spot Diameter
Max Marking Area
 ~50 µm
200 x 200 mm
7.7 x 7.7 in.
~50 µm
200 x 200 mm
7.7 x 7.7 in.
~50 µm
200 x 200 mm
7.7 x 7.7 in.
420 mm F-Theta Lens:
Beam Spot Diameter
Max Marking Area
 ~60 µm
254 x 254 mm
10 x 10 in.
~60 µm
254 x 254 mm
10 x 10 in.
~60 µm
254 x 254 mm
10 x 10 in.
Lenses available (focal length) 100, 163, 254, 330, 420 mm 100, 163, 254, 330, 420 mm 100, 163, 254, 330, 420 mm
Cooling System Air-cooled
Operational Temp Range* ~10 - 40 ˚C (~50 – 104 ˚F)
Operational Humidity Range* 80% non-condensing
Weight  5.0 kg (11 lbs)
Dimensions LxWxH** 260 x 149 x 141 mm (10.2 x 5.9 x 5.6 in.)
* Units stated at maximum output parameters
** Allow a minimum of 5 cm (2“) of open space around the Marker Head and Controller for free air circulation. Additionally, ensure at least 10cm (4”) of open space at the rear of the Controller and Marker Head for cable attachment and maintenance access

Fiber Laser Marking Machine/ Fibre Laser Controller
Operational Temp Range* ~10 - 40˚ C (~ 50 – 104˚ F)
Operational Humidity Range* 80% non-condensing
Power Source AC 100 - 240 V
5 A, 50/60 Hz
Weight (with set of cables) 13 kg (29 lbs)
Dimensions LxWxH** 430 x 440 x 132 mm (16.9 x 17.4 x 5.2 in.)
